发布者：高臻智能 时间：2019-12-06
T-11500全自动卡片贴标机是现代包装设备比较先进的一款机型,具有贴标精度高、无气泡，可更换多种不同贴标头针对不同产品工作，广泛应用于电子、五金、塑胶、化工等行业。为了减少操作错误带来的麻烦，我们接下来会讲解这台设备的操作设置方法。
一、机械调整
1. 导向机构：导向机构调整，根据产品的大小，前后移动导向条，保证产品在输送过程中不跑位，调整以产品能顺利通过，两边偏移不超过0.5mm为宜。
2. 覆标机构
2.1 覆标机构调整，将覆标机构与输送带调整平行，保证在产品上的受力均匀，同时应该保证标签剥离后沿着覆标滚轮贴附到产品上，保证贴标位置的稳定性。
2.2 覆标滚轮的高度应以产品能顺利送过为宜。
3. 贴标头：每个调整，需松开相应的锁紧螺丝，调好后，锁紧螺丝。可通过手轮进行上下、前后位调整；可以水平调整机构进行旋转调整，实现贴标位置的调节。
4. 剥标板：剥标板调整，拧松剥标板连接机构上的7字把手，剥标板可摆动一定角度，匹配产品的需要。在不同厚度，材质的标签中，有可能要进行角度的调整来达到标签的顺利剥离。
二、电眼调整：本设备配置2套电眼，分别为测物电眼和测标电眼，根据产品检测和标签检测需要进行调整。
1. 位置调整：通过电眼架，可进行前后、高低位置调整，以适应不同的产品和标签。调整方法参考机械机构介绍部分。
2. 电眼设置：本贴标头标准配置为帝斯槽型电眼，可选配其他款式的测标电眼，也可选配测物电眼。
2.1 测标电眼：用来检测标签的（在这里仅作为说明之用，不代表是本机器的配置）。

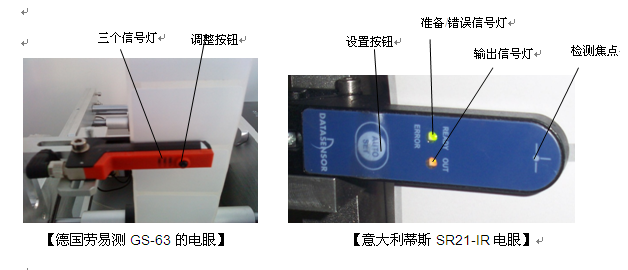

2.1.1劳易测GS-63电眼的调整：
工作原理说明：根据厚度的不同来识别标签之间的缝隙。（通过光线穿透没有标签的地方与不穿透有标签的地方来识别）适用于纸质的标签或者其他有一定厚度的标签。
三个信号灯说明：绿色信号灯：电源灯
黄色信号灯：识别状态灯（ 黄灯亮起，表示有信号输出）
红色信号灯：出错或警告等灯
调整按钮：用于设置不同标签的检测。
电眼使用的方法：
1)将标签穿过电眼U型槽，如下图所示。
2)如果拉动标签，黄色信号灯会在标签与标签间的间隔中亮起，在有标签的地方熄灭，这时就表示正常，可以直接使用。
3)当黄色信号灯是常亮或者常灭的情况下，就需要重新设置电眼。
4)电眼设置方法如下：
a.将标签穿过电眼的U型槽，如下图所示。
b.将有标签的地方置于电眼的槽里面，持续按住调整按钮3秒钟左右，可以看到电眼的黄色信号灯闪烁，然后松开按钮，将没有标签的地方（只有标签的底纸）置于电眼槽内，持续按住调整按钮8秒钟，然后松开按钮，此时，设置完成。
c.将标签在电眼槽内拉动，可以看到有标签的地方黄色信号灯熄灭，在标签与标签的间隔处，黄色信号灯亮起。
2.1.2意大利蒂斯SR21-IR电眼的调整：
工作原理：属于槽型电眼，通过穿透光量的强弱判别有无标签，适用于底纸材质和标签材质不同的标签。
检测原理：槽型电眼一侧发射光束，另一侧进行接收，当中间有标签时，接收光量发生变化，通过设定临界值，进行有无标签的辨别。
设置方法：
a.当“READY”灯亮的时候，把标签放在电眼焦点中间，来回拉动标签，如输出信号灯【"OUT"】有变化，电眼处于工作状态，可直接使用。
b.短按自动设置按钮【“AUTO SET”】，绿灯和黄灯熄灭，电眼捕捉介质信号，此时不可移动标签，直到绿灯快速闪动为止。
c.当绿灯闪亮的时候，把第二种介质放入到电眼焦点位置。
d.短按“AUTO SET”，绿灯熄灭，电眼开始捕捉第二种介质信号，此时不可移动标签，直到绿灯持续亮起。
e.来回移动标签，在两种介质分解地方，输出信号灯亮起，电眼设置完毕。
f.“READY”持续亮，表示电眼以可以在两种介质的切换情况下使用。
2.2 测物电眼：（在这里仅作说明之用，并不代表客户所购买机型配置）

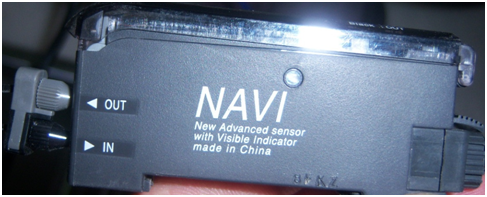

2.2.1 FX-301系列电眼接线方法：测物电眼必须保证正确的安装才能使用，“IN”连黑线，“OUT”连银色线，如下图所示。
【 FX-301系列电眼】
2.2.2测物电眼检测原理：测物电眼是根据光反射量辨别物体。电眼发出光照射到物体，物体会反射一定量的光回电眼，当物体反射的光量达到设定值时，电眼信号变化，发出信号到控制系统。

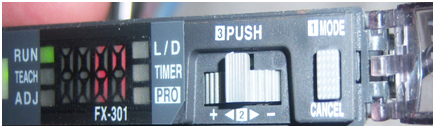

2.2.3 状态切换：按“MODE/CANCEL”键，绿色灯在“RUN”、“TEACH”、“ADJ”、“L/D”、“TIMER”、“PRO”数个档之间切换，指示不同的工作状态。
“RUN”表示运行状态；
“TEACH”为教学状态；
“ADJ”为调节状态；
“L/D”为升降信号状态；
“PUSH”键按下去为确认，左右拨动为微调功能。
2.2.4 测物电眼设置：
a. 在没有产品在工位上的前提下，打开电眼放大器透明盖，按“MODE/CANCEL”键，调到“TEACH”档，数显框显示一个数值，此数值为空白信号，如下图中的“67”，数值稳定后，按“PUSH”键确认。
b.然后将产品放到贴标的工位上，靠紧左边定位杆，观察位置，通过调整定位杆的位置来达到标签在产品上的指定位置。
c.标签位置调整好后，可以看到数显框中显示另外一个数值，此数值为检测到产品时的信号，如“1900”，稳定后，按“PUSH”键确认。完成后，数显框中显示GOOD的提示，按“MODE/CANCEL”键返回“RUN”运行状态。
d.调到“ADJ”档，显示框中显示的数值=空白信号+（检测信号-空白信号）/2，系统默认此值为临界值，即信号值大于临界值，则默认为有物体，小于临界值，默认为无物体。信号反馈到PLC，发出相应的指令。临界值可调整，通过左右拨动“PUSH”的左右键，增大或减少数值，改变临界值（一般不需要调整），然后按“PUSH”键确认。
e. 按“MODE/CANCEL”键，调回到“RUN”运行状态（任何的设置完成后都要返回到“RUN”运行状态）。
f.把透明盖合上，设置结束。
g.当产品放到贴标工位时，测物电眼检测到信号，反馈到PLC，PLC发出指令后，贴标机相关部件开始运行工作。
【 FX-301系列电眼】
