无线充电多线圈组装机

1.工艺流程：铝块一面贴双面胶（带型纸）---铝块另一面贴双面胶后组装磁片---磁片上面贴带铜线的泡棉---磁片及泡棉上贴双面胶后在上面组装线圈；

2.来料方式：双面胶、铜线泡棉均为卷料供料，铝块、磁片、线圈为托盘上料；

3.精度效率：0.1mm，4S/个；

本机特点：

1、机器采用运动控制+CCD视觉定位方案，使用方便灵活高速，贴装精度更高。

2、多台简单机器组线完成较复杂工序贴装，工作效率更高。

3、本流水线机器采用标准化模块设计，依产品结构不同，可任意组合各机器使用，完成不同工序和功能贴装。

4、自主研发多功能辅料供料器，能兼容各类非标异形辅料，具有剥离精度高速度快的优点。

5、专业开发的特殊吸嘴，保证吸取成功率和精度。

6、取贴标机械手采用高速伺服电机驱动，执行机构使用高精度滚珠丝杆、直线导轨等，运行速度快、精度高。

物料来料规范：

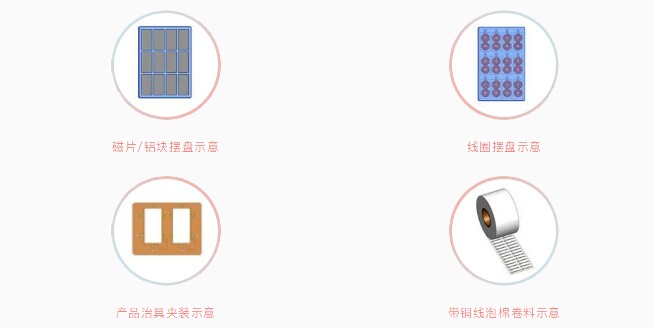

来料方式说明：

摆盘来料：铝块、磁片、线圈，共3种；

卷料来料：铝块底部泡棉双面胶、铝块正面3M双面胶、二维码标签、贴铜线泡棉双面胶、贴线圈3M双面胶、贴线圈泡棉双面胶，共6种；

自动供料：长铜线、短铜钱共2种，分别由两种自动理料机，逐个顺序送出。
