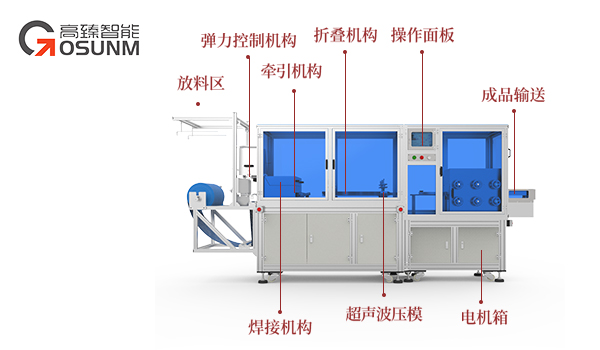

一、设备
1. 无纺布料放料位(含张力、纠偏机构)1台
2. 弹力筋弹力控制机构2套
3. 双边折叠机构 1套
4. 弹力筋超声波焊接机构 1套
5. 牵引机构 2套
6. 折叠机构 1套
7. 封边滚动超声波焊接机构 1套
8. 交错折叠切刀组件 1套
9. 射出机构 1套
二、技术参数
1.整机效率: 150-200件/分钟(无纺布款),100-150件/min(低压pe,高密度HDPE,注意不是高压的LDPE);
2.成品尺寸:460mm,可选兼容480mm和500mm(需要更换尾端封边滚动焊接熔解轮、刀轮处部分部件),高度度均为20mm误差±5mm;;
3.适用规格:
-无纺布款布料宽度480mm,布料克重8-15g/㎡,卷芯直径76mm(也可配合客户使用其他卷芯大小),最大料卷直径小于350mm,重量小于50kg;
-低压pe膜款(HDPE)宽度480mm,布料厚度0.01-0.02mm,卷芯直径76mm(也可配合客户使用其他卷芯大小),最大料卷直径小于350mm,重量小于50kg;
4.适用弹力筋:32#或37#,宽度约4mm
5.适用电源: AC单相220V , 50/60HZ ,功率约5.5KW;
6.气源及耗气量:无需气源;
7.机器尺寸:约L14800W3600H2500mm(拆解后最小运输体积L4000W1200H1850mm)
8.设备封边滚动超声波焊接机构加热能力范围:30-120℃
9.合格率:95%以上。
三、设备工艺流程
卷料自动进料→自动双边折叠包覆弹力筋→自动弹力筋焊接→自动折叠→自动端部翻转焊接→自动交错折叠切断→自动射出
